Description

• Conversion SDI et fibre optique SMPTE vers HDMI pour afficher rapidement un signal broadcast sur un moniteur HDMI, même à grande distance via fibre.
• Compatible 12G-SDI avec détection automatique SD, HD et Ultra HD, et prise en charge jusqu’à 2160p60 en HDMI 2.0.
• Audio professionnel intégré : jusqu’à 8 canaux en audio embarqué, plus sorties XLR analogiques et numériques, avec option d’acheminement du timecode.
• Contrôle et maintenance facilités via Ethernet et USB, avec option de panneau avant intelligent (Teranex Mini Smart Panel).

Conçu dans l’esprit de la série Teranex Mini, ce convertisseur vise un objectif simple : intégrer un outil compact et fiable entre vos sources SDI et vos écrans HDMI, tout en conservant les standards de connectique et de robustesse attendus en régie, car régie mobile, plateau ou environnement événementiel. Sa grande force réside dans son approche modulaire : la partie fibre optique repose sur un module SFP SMPTE à choisir selon vos besoins (3G, 6G ou 12G), ce qui permet d’adapter la machine à votre infrastructure sans verrouiller votre configuration.

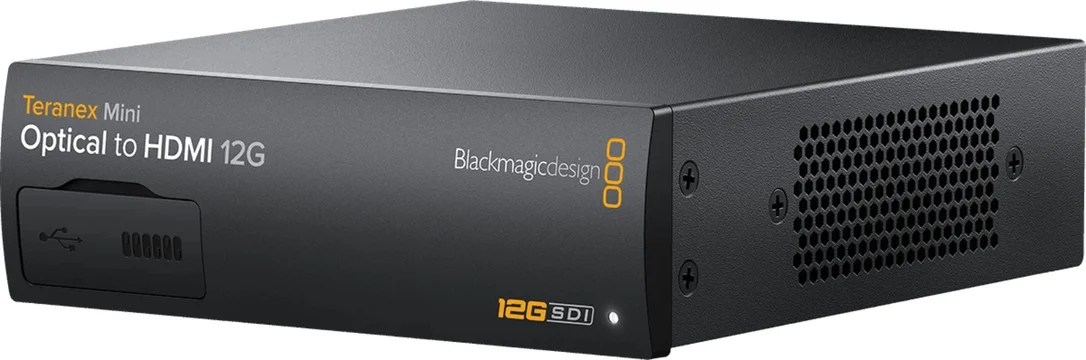

Le Teranex Mini Optical to HDMI 12G s’adresse aux équipes qui doivent visualiser un signal SDI rapidement sur un écran HDMI, tout en gardant une intégration propre et professionnelle. Il trouve naturellement sa place en captation live, en broadcast, sur des installations fixes (auditoriums, lieux de culte, salles de conférence), ou dès qu’il faut tirer des liaisons sur de longues distances : la fibre optique, via module SFP adapté, limite les contraintes de longueur et d’immunité aux perturbations, tout en conservant l’audio intégré.

En pratique, c’est un excellent choix pour transformer une sortie caméra, un routeur, un mélangeur ou une liaison fibre SMPTE en sortie HDMI exploitable sur un moniteur client, un écran de contrôle, ou un retour plateau, sans sacrifier la gestion audio ni les exigences de synchronisation.

Entrée SDI et entrée fibre optique : un convertisseur pensé pour le terrain

Le boîtier accepte un signal en 12G-SDI via entrée SDI, et peut également recevoir un signal via fibre optique SMPTE grâce à l’ajout d’un module SFP (vendu séparément). La commutation automatique et la détection des formats simplifient l’exploitation : vous gagnez du temps en installation et réduisez les erreurs de configuration lors des changements de sources ou de standards vidéo.

Monitoring Ultra HD simplifié grâce au down-convertisseur

Quand vous devez contrôler une source Ultra HD sur un écran de référence ou un moniteur HDMI du parc existant, le down-convertisseur intégré facilite la visualisation, tout en conservant une sortie HDMI 2.0 capable d’aller jusqu’au 2160p60. Résultat : vous gardez un monitoring fluide, cohérent et rapidement déployable, sans multiplier les boîtiers.

Audio : intégration broadcast, XLR et gestion du timecode

Au-delà de l’image, ce Teranex Mini prend au sérieux l’audio : il gère jusqu’à 8 canaux d’audio intégré et met à disposition des sorties XLR pour s’adapter aux environnements de production. Les sorties analogiques symétriques servent à attaquer une console, un enregistreur ou un système d’écoute, tandis que les sorties numériques symétriques offrent une intégration plus directe dans certaines chaînes de diffusion. Point appréciable en workflow : le connecteur XLR droit peut être configuré pour acheminer le timecode, utile pour rester aligné avec une chaîne de production synchronisée.

Contrôle, configuration et évolutivité

Pour les configurations multi-sites ou les racks en régie, le port Ethernet apporte un vrai confort : contrôle à distance et intégration réseau, tandis que l’USB sert aux mises à jour et à la configuration. Et si vous souhaitez un contrôle direct en façade, l’option Teranex Mini Smart Panel ajoute un écran LCD et des boutons en face avant, pratique en exploitation quotidienne.

Caractéristiques techniques

• Entrées vidéo SDI : 1 x 12G-SDI à commutation automatique entre SD, HD, 2K et Ultra HD
• Connexion fibre optique (en option) : module SFP 1310 nm monomode 3G-SDI, 6G-SDI ou 12G-SDI (au choix), connecteur LC
• Entrées vidéo fibre optique : 1 x 12G-SDI à commutation automatique entre SD, HD, 2K et Ultra HD
• Sortie vidéo en boucle fibre optique : 1 x sortie en boucle 12G-SDI
• Sorties vidéo HDMI : 1 x HDMI 2.0 type A, prise en charge jusqu’à 2160p60

• Prise en charge de l’audio intégré : 8 canaux
• Sorties audio analogiques : 2 canaux symétriques analogiques professionnels via connecteurs XLR (XLR droit configurable pour acheminer le timecode)
• Sorties audio numériques : 4 canaux symétriques numériques professionnels 110 ohms via connecteurs XLR (XLR droit configurable pour acheminer le timecode)

• Prise en charge de multiples débits de données : détection automatique de SD, HD ou 12G-SDI
• Resynchronisation : oui
• Down-conversion : down-convertisseur intégré pour faciliter la visualisation de l’Ultra HD

• Mises à jour et configuration : via USB et Ethernet
• Contrôle à distance : via Ethernet

• Module SFP fibre optique : vendu séparément (compatible SMPTE, versions 3G-SDI, 6G-SDI ou 12G-SDI)
• Panneau avant : compatible Teranex Mini Smart Panel (écran LCD et contrôle via boutons en façade)
